三、综合布线工程实例

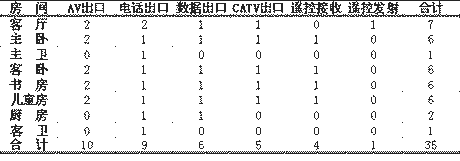

   以一套四房两厅两卫的户型为例，在规划方案中整个居室中信息点有35个，信息面板28个，各种规格线缆若干。具体分布如下图二所示。

图2：各信息点与面板的分布

   这套方案可实现的功能如下：　

   1、客厅、主卧、书房、儿童房均安装有线电视接口，可以单独观看有线电视节目。　

   2、凡有AV出口的地方可以同时共享一台影碟机（录像机／VCD／DVD）和一台卫星电视接收机。这样就可减少影碟机的购置费用，从而降低影碟机更新换代的成本；可减少影碟机的放置空间，也不用频繁移动影碟机；还有一个优点是家长还可控制节目源，防止未成年儿童在房内看不健康内容，其播发内容受父母控制；另外可通过该音视频系统向所有房间播发卫星电视节目。

   3、可以通过主卧、书房、儿童房的遥控接收装置控制客厅内的音响、影碟机、电动窗帘等可遥控设备。如：您可在主卧室内用遥控器控制客厅影碟机的播放菜单。

   4、客厅、主卧、书房、儿童房、厨房等均有五类网络线到达，可选择在不同的位置上网；也为网络家电的接入使用预留了接口。通过网络交换机，可组成家庭局域网，从而实现资源共享，网络游戏等功能，当然我们还可设定为多个应用设备同时上网（假如您有能上网的冰箱的话）。书房中留有有线插孔，不但可以使用电脑来看电视，以后还说不定要使用Cable Modem呢。

   5、客厅、主卧、书房、儿童房、厨房、公卫均接入电话。 通过程控电话交换机，各分机之间可实现内部通话、转接、代接；可设置电脑话务员功能；主话机可对其他分机进行功能限制等许多功能。我们甚至可以做到有人打电话来的时候听到的是“您好，这里是※※※※的家，客厅请按1，厕所请按2，……查号请拨0……”的效果，保证主人在房间的任何位置，两步之内都可以接到电话。

   6、用户可随时按需对每条线路进行调整及管理。例如：家长可以随时切断任何一条线路的输出，以确保学童在学习时间内不能使用电话、电视、计算机等；可将某条线路由电话改为数据，从而改变了使用功能等等。

   不过，这样的综合布线管理系统可没有控制传统冰箱、洗衣机的能耐，布线方案里涉及到的家电只有：电脑、投影仪（或电视机）、电话、电动屏幕、电视天线、电动窗帘、影碟机等。如果选择成型的信息家电与智能家庭系统连接，包括网络家电（如海尔的网络冰箱、网络微波炉等）则可实现整个居室的集中控制。
