“全宅灯光风扇(含灯光场景）＋客厅9台红外家电”智能控制＋“电脑控制、短信控制”

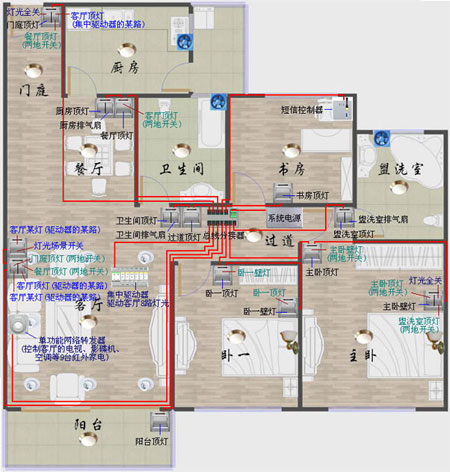

   一、安装配置图

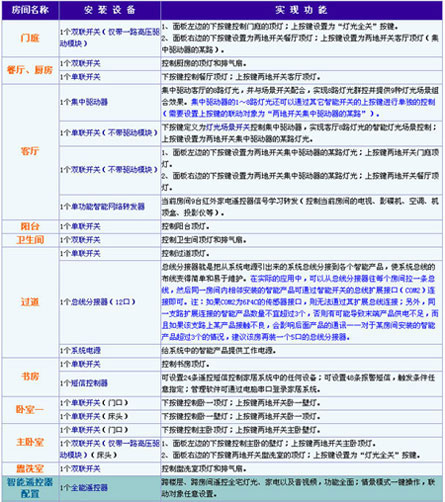

   二、产品配置及功能简述

   该方案智能产品配置统计如下：

   智能单联开关：8个（其中有1个不带高压驱动模块）

   智能双联开关：6个（其中有2个仅带一路高压驱动模块，有1个不带高压驱动模块）

   集中驱动器：1个

   单功能网络转发器：1个

   短信控制器：1个

   系统电源：1个

   12口总线分接器：1个

   全能遥控器：1个

   三、方案概述

   1、智能单联开关本身可以连接一路负载。从外观看，单联开关上有一个大按键面板，该按键面板实际控制的是一对按键（1个上按键，1个下按键）。同理，智能双联开关本身可以连接两路负载。从外观看，双联开关上有两个按键面板，这两个按键面板实际控制的是两对按键（2个上按键，2个下按键）。

   不管是单联开关还是双联开关，其下按键控制的是自身驱动的负载（如果智能开关不带高压驱动模块，则下按键控制对象可自定义）；

   对于智能开关上按键，如果没有设置联动对象，则功能与下按键一样；如果设置了联动对象，则操作上按键时，可以实现两地开关或引发该上按键所有联动对象动作（一键式快捷群控操作）。上按键具备联动控制功能，使每一个智能开关都变得灵动无比！比如，任何一个上按键都可以实现两地开关或联动群控或全开全关或紧急呼救等等自定义功能。

   2、智能灯光场景控制：对客厅的8路灯具进行群控（每路可接1盏或多盏灯具），实现9种可调的灯光组合效果（即9种灯光场景：8路灯具的每一种亮度组合就是一种灯光场景）；通过场景开关或智能遥控器均可对灯光场景进行开、关、场景选择等操作。

   3、通过智能遥控器可对全宅任一灯光（或风扇）进行本地或异地遥控开、关、调光（或调速)等操作。

   4、通过智能遥控器可对全宅任一房间的所有灯光进行本地或异地遥控全开、全关操作。

   5、通过智能遥控器同时打开、或同时关闭全宅所有的灯光设备。

   6、通过智能遥控器可对安装有智能网络转发器的房间内的电视机、影碟机、空调等9台红外家电进行本地或异地遥控操作，原家电遥控器除了特殊设置，基本可抛开不用，彻底摆脱需要频繁切换遥控器的烦恼。

   7、通过手机短信可控制家居系统中的任何设备；另外，在设置的条件满足时，会自动向指定的手机发送报警短信。

   8、通过电脑管理软件可以进行系统的直观调试、功能设置，更重要的是可以进行智能家居系统的备份和还原，可以彻底解决用户的后顾之忧！

   系统备份

   当智能家居系统安装完成，各项功能设置并检验通过后，强烈建议用户通过电脑管理软件对智能家居系统参数进行完整备份，生成并保存包含系统所有配置信息的备份文件。

   系统还原

   在用户新更换了产品或误把智能产品参数调整混乱之后，无需求助厂家或经销商，也无需重新对新更换的产品进行设置，通过电脑管理软件就可以把系统还原为备份时的完整状态，轻松维护智能家居系统

   四、注意事项

   系统通讯总线的敷设：智能家居系统属于布线型家居系统，通讯总线采用一根8芯（4×2×0.5平方毫米）的标准宽带通讯双绞线(总共4对双绞线）。智能产品采用水晶头插接的方式与通讯总线连接，总线水晶头按相同的标准宽带网线（568B方式）排列线序制作。注：系统通讯只用到其中的两对双绞线：一对传输12V电源，另一对传输信号（分别对应8P8C水晶头的4、5、7、8号管脚）。

   系统总线（8芯标准网线）由系统电源引出至总线分接器，再从总线分接器往每个房间拉一条总线，然后同一房间内相邻安装的智能产品通过智能开关的总线扩展接口（COM2）连通总线。注：如果COM2为6P4C的传感器接口，则无法通过其扩展总线连接；另外，同一支路扩展连接的智能产品数量不宜超过4个，否则有可能导致末端产品供电不足，而且如果该支路上某产品接触不良，会影响后面产品的通讯——对于某房间安装的智能产品超过3个的情况，建议该房再装一个5口的总线分接器。

   智能单、双联开关选用原则：需要调光调速或调档操作的，请选配可控硅驱动的智能开关；需要控制大功率不可调负载的，请选配继电器驱动的智能开关；需要智能开关外接安防传感器的，请选配带传感器接口的智能开关。
